Gf-NVt8 56x14 (CS)

Kunststoffgehäuse aus glasfaserverstärktem

Polycarbonat mit Lackierung in RAL 7038, IP 54

Außenmaße: 754mm x 998mm x 310mm (B x H x T)

Innenmaße: 670mm x 877mm x 261mm (B x H x T)

mit Schwenkhebel, Doppelschließanlage (ohne Schloss

und ohne Schlüssel);

incl. Blindzylinder

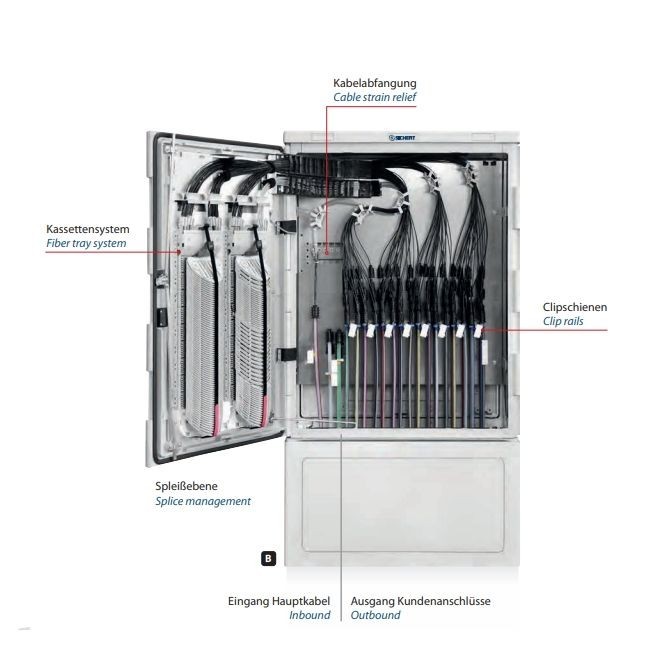

Grundgerüst mit montiertem Systemträger bestehend

aus:

- Röhrchenmanagementsystem zur geordneten

Aufnahme

von Mikroröhrchen,

- Werkzeugloser frontseitiger Fixierung und

Zugentlastung

der Röhrchen mittels Gripper,

- Kabelführungssystem zur Begrenzung der Biegeradien

und geordneten Mikrokabelführung,

- Clipschienen zur Befestigung von Glasfaserkabeln

oder

Mikroröhrchen im HK-Bereich,

- Abfangung und Zugentlastung von 12 Hauptkabeln,

- 2 Energieketten zur Führung, Zugentlastung und

Begrenzung der Biegeradien von Mikrokabeln und

Glasfaserbündeln zum Spleißkassettenträgersystem,

- optionale Nachrüstmöglichkeit für Wanne zur Ablage

von

Bündeladern

Spleißkassettenträgersystem bestehend aus:

- Kabelführungs- und Zugentlastungselementen

- 2x UMS Rahmen für je 9 Grundplatten zur Aufnahme

von SE, SC und Splitterkassetten (für Spleißsystem

FIST)

Kapazität:

144 x SC für 12 Fasern Crimpspleißschutz (1728

Fasern)

72 x SE für 12 Fasern Crimpspleißschutz (864 Fasern)

144 x SC für 6 Fasern Schrumpfspleißschutz (864

Fasern)

72 x SE für 12 Fasern Schrumpfspleißschutz (864

Fasern)

mit Bodenplatte aus Aluminium mit

10x Gummitülle DEG 7x14.

Durchführungssystem für 70 x 14mm Röhrchen,

Möglichkeit für Loop-Einführung

Lieferumfang ab Werk:

60x Clip für DN12-14

60x Snapper für DN14
