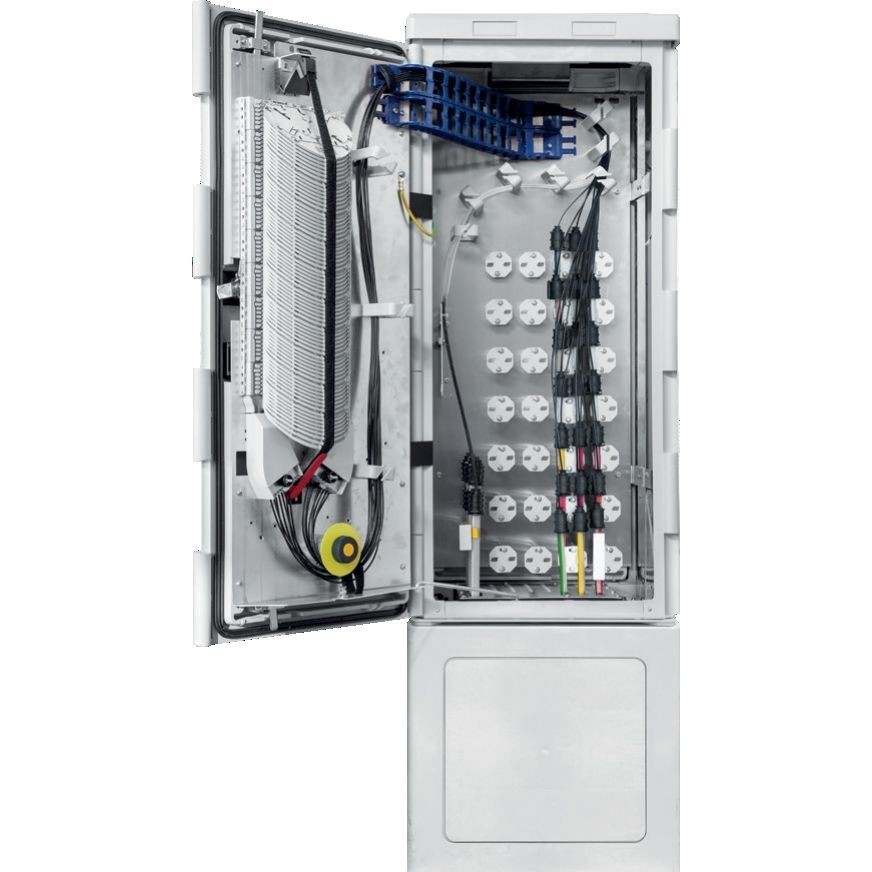

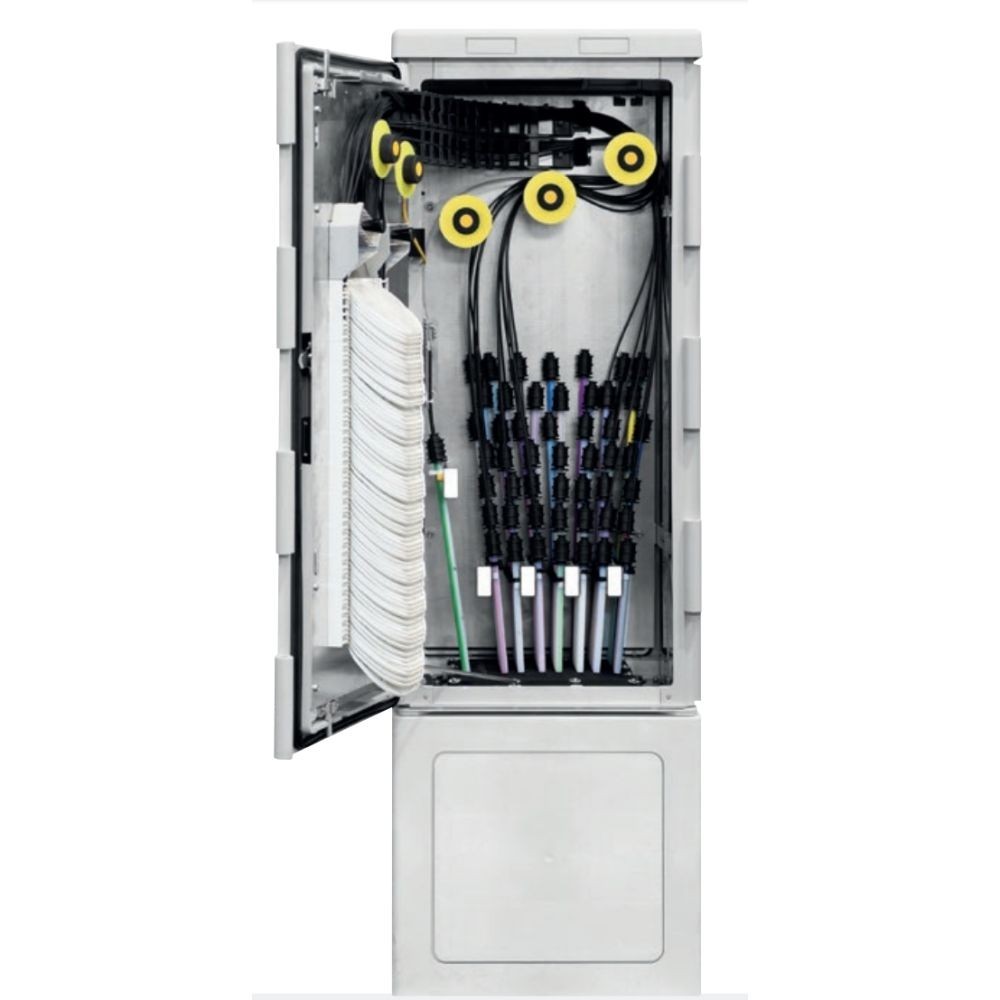

Kunststoffgehäuse aus glasfaserverstärktem Polycarbonat mit Lackierung in RAL 7038, IP 54
Außenmaße: 442mm x 998mm x 310mm (B x H x T)
Innenmaße: 358mm x 877mm x 261mm (B x H x T)
mit Schwenkhebel, Doppelschließanlage (ohne Schloss und ohne Schlüssel);
inkl. Blindzylinder
Grundgerüst mit montiertem Systemträger bestehend aus:
- Röhrchenmanagementsystem zur geordneten Aufnahme
von Mikroröhrchen,
- Werkzeugloser frontseitiger Fixierung und Zugentlastung
der Röhrchen mittels Gripper,
- Kabelführungssystem zur Begrenzung der Biegeradien und geordneten Mikrokabelführung,
- Clipschienen zur Befestigung von Glasfaserkabeln oder
Mikroröhrchen im HK-Bereich,
- Abfangung und Zugentlastung von 7 Hauptkabeln,
- 2 Energieketten zur Führung, Zugentlastung und Begrenzung der Biegeradien von Mikrokabeln und Glasfaserbündeln zum Spleißkassettenträgersystem,
- optionale Nachrüstmöglichkeit für Wanne zur Ablage von
Bündeladern
Spleißkassettenträgersystem bestehend aus:
- Kabelführungs- und Zugentlastungselementen
- 1x UMS Rahmen für je 9 Grundplatten zur Aufnahme von SE, SC und Splitterkassetten (für Spleißsystem FIST)
Kapazität:
72x SC für 12 Fasern Crimpspleißschutz (864 Fasern) oder
36x SE für 12 Fasern Crimpspleißschutz (432 Fasern) oder
72x SC für 6 Fasern Schrumpfspleißschutz (432 Fasern) oder
36x SE für 12 Fasern Schrumpfspleißschutz (432 Fasern)
mit Bodenplatte bestehend aus 2 Aluminiumplatten mit
innenliegendem EPDM-Dichtelement,
Durchführungssystem für 7x Ø12-20mm Röhrchen und
48x 07 bzw. 10mm Röhrchen,
Möglichkeit für Loop-Einführung
Lieferumfang ab Werk:
56x Gripper DN7 und DN10,
9x Clip + Snapperfür DN12
9x Clip + Snapperfür DN14
9x Clip + Snapperfür DN16
9x Clip + Snapperfür DN20
