Art.-Nr.: 725049-710
mit Aufnahme bis 72x 7mm/10mm Mikrorohren, inkl. Spleißkassetten
Fügen Sie das Produkt zu einer Ihrer Merklisten hinzu und fragen Sie diese unverbindlich an.
Fügen Sie das Produkt zu einer Ihrer Merklisten hinzu und fragen Sie diese unverbindlich an.
Verkaufsinnendienst
Verkaufsinnendienst

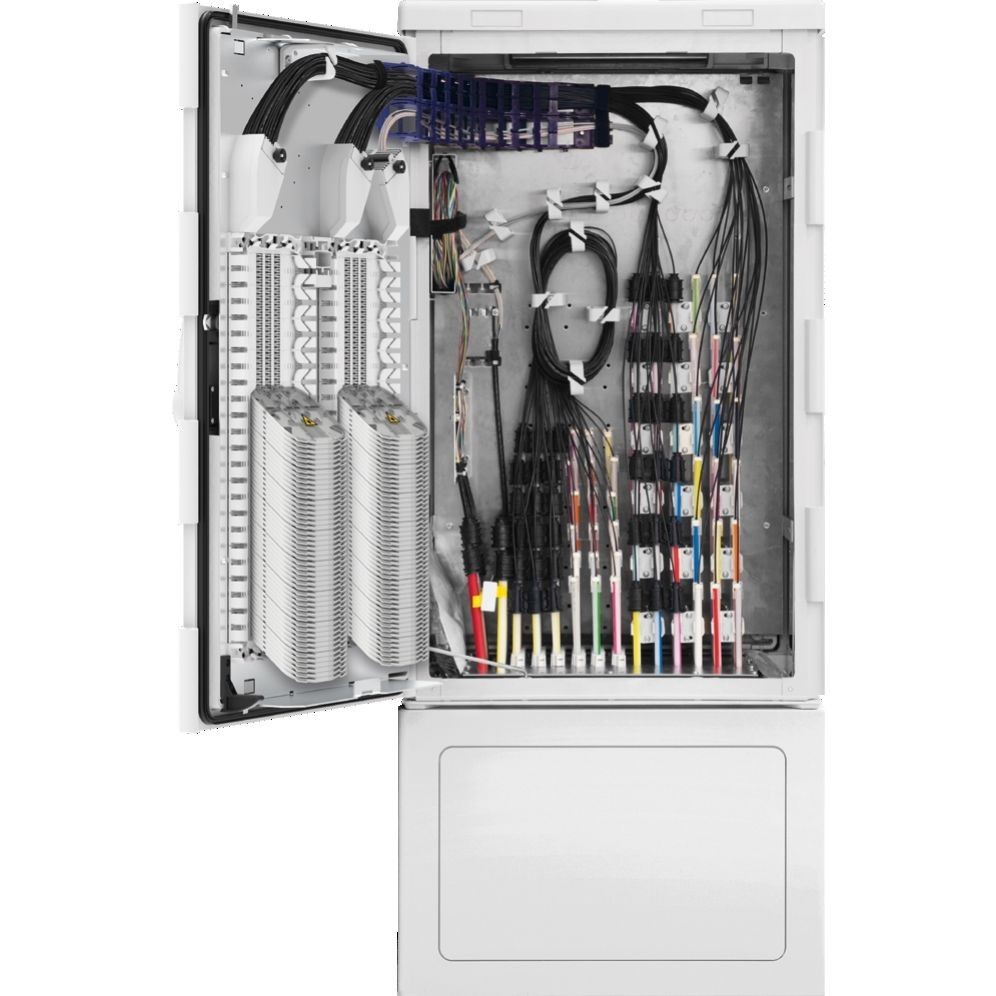

Kunststoffgehäuse aus glasfaserverstärktem Polycarbonat mit Lackierung in RAL 7038, IP 54
Außenmaße: 594mm x 998mm x 310mm (B x H x T)
mit Schwenkhebel, Doppelschließanlage (ohne Schloss und ohne Schlüssel);
inkl. Blindzylinder
Grundgerüst mit montiertem Systemträger bestehend aus:
- Röhrchenmanagementsystem zur geordneten Aufnahme
von Mikroröhrchen,
- Werkzeugloser frontseitiger Fixierung und Zugentlastung
der Röhrchen mittels Gripper,
- Kabelführungssystem zur Begrenzung der Biegeradien und geordneten Mikrokabelführung,
- Clipschienen zur Befestigung von Glasfaserkabeln oder
Mikroröhrchen im HK-Bereich,
- Abfangung und Zugentlastung von 7 Hauptkabeln,
- 2 Energieketten zur Führung, Zugentlastung und Begrenzung der Biegeradien von Mikrokabeln und Glasfaserbündeln zum Spleißkassettenträgersystem,
- optionale Nachrüstmöglichkeit für Wanne zur Ablage von
Bündeladern
Spleißkassettenträgersystem Cornerstone bestehend aus:
- Kabelführungs- und Zugentlastungselementen
- 24 Grundplatten zur Aufnahme von SE, SC und Splitterkassetten
Kapazität:
144 x SC für 12 Fasern Crimpspleißschutz (1728 Fasern)
72 x SE für 24 Fasern Crimpspleißschutz (1728 Fasern)
mit Bodenplatte bestehend aus 2 Aluminiumplatten mit
innenliegendem EPDM-Dichtelement,
Durchführungssystem für 8x Ø 12 - 20mm Röhrchen (IN)
und 72x Ø 7mm bzw. 10mm (OUT)
Möglichkeit für Loop-Einführung
Lieferumfang ab Werk:
96x Spleißkassetten SC für Crimpspleißschutz montiert
je 84x Gripper Ø 7mm und 10mm,
je 9x Gripper Ø 12mm, 14mm, 16mm und 20mm
| Anzahl Mikrorohr Einführungen | 72 |
|---|---|
| Anzahl Türen | 1 |
| Kategorie | Strassenverteiler (KVz) |
| Material | Kunststoff |
| Strassenverteiler Breite (mm) | 594 |
| Strassenverteiler Höhe über Boden (mm) | 998 |
| Strassenverteiler Tiefe (mm) | 310 |
