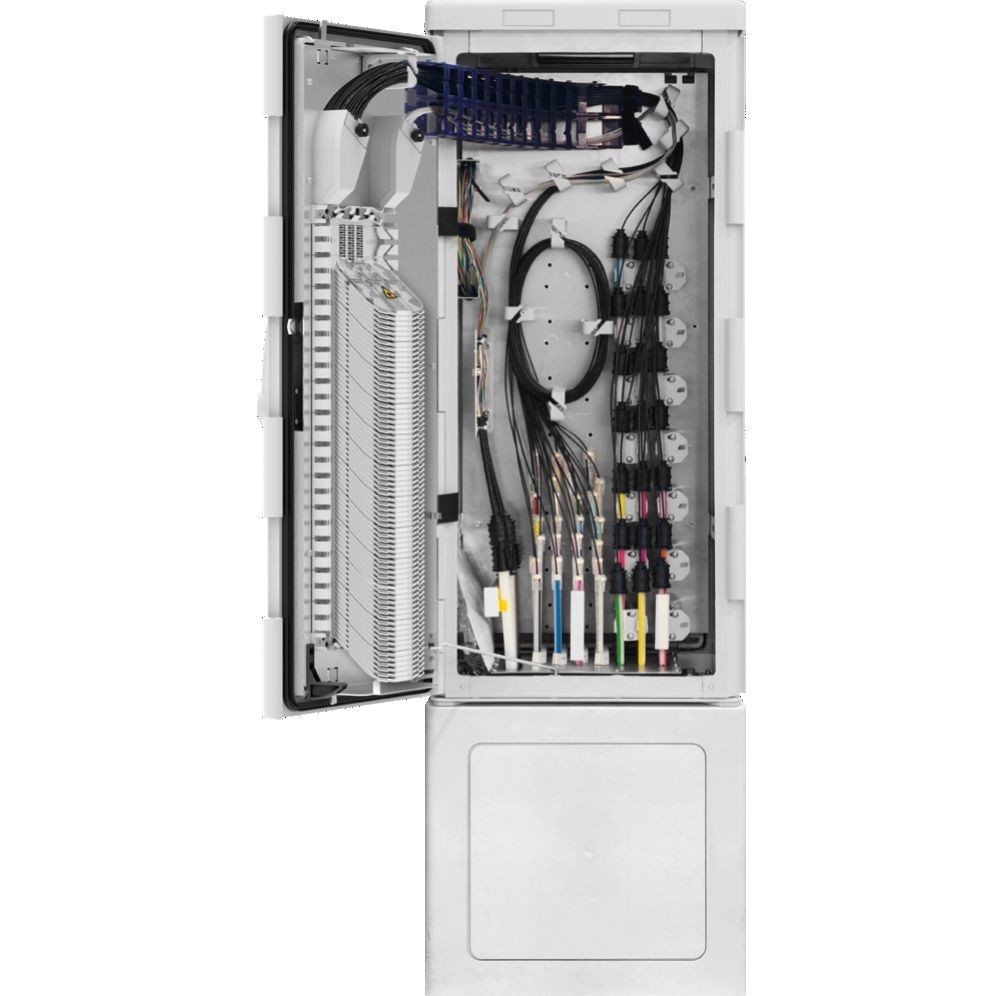

Kunststoffgehäuse aus glasfaserverstärktem Polycarbonat mit Lackierung in RAL 7038, IP 54
Außenmaße: 442mm x 998mm x 310mm (B x H x T)
mit Schwenkhebel, Doppelschließanlage (ohne Schloss und ohne Schlüssel);
inkl. Blindzylinder
Grundgerüst mit montiertem Systemträger bestehend aus:
- Röhrchenmanagementsystem zur geordneten Aufnahme
von Mikroröhrchen,
- Werkzeugloser frontseitiger Fixierung und Zugentlastung
der Röhrchen mittels Gripper,
- Kabelführungssystem zur Begrenzung der Biegeradien und geordneten Mikrokabelführung,
- Clipschienen zur Befestigung von Glasfaserkabeln oder
Mikroröhrchen im HK-Bereich,
- Abfangung und Zugentlastung von 7 Hauptkabeln,
- 2 Energieketten zur Führung, Zugentlastung und Begrenzung der Biegeradien von Mikrokabeln und Glasfaserbündeln zum Spleißkassettenträgersystem,
- optionale Nachrüstmöglichkeit für Wanne zur Ablage von
Bündeladern
Spleißkassettenträgersystem Cornerstone bestehend aus:
- Kabelführungs- und Zugentlastungselementen
- 13 Grundplatten zur Aufnahme von SE, SC und Splitterkassetten
Kapazität:
78 x SC für 12 Fasern Crimpspleißschutz (936 Fasern)
39 x SE für 24 Fasern Crimpspleißschutz (936 Fasern)
mit Bodenplatte bestehend aus 2 Aluminiumplatten mit
innenliegendem EPDM-Dichtelement,
Durchführungssystem für 7x Ø 12 - 20mm Röhrchen (IN)
und 48x Ø 7mm bzw. 10mm (OUT)
Möglichkeit für Loop-Einführung
Lieferumfang ab Werk:
72x Spleißkassetten SC für Crimpspleißschutz montiert
je 56x Gripper Ø 7mm und 10mm,
je 9x Gripper Ø 12mm, 14mm, 16mm und 20mm
