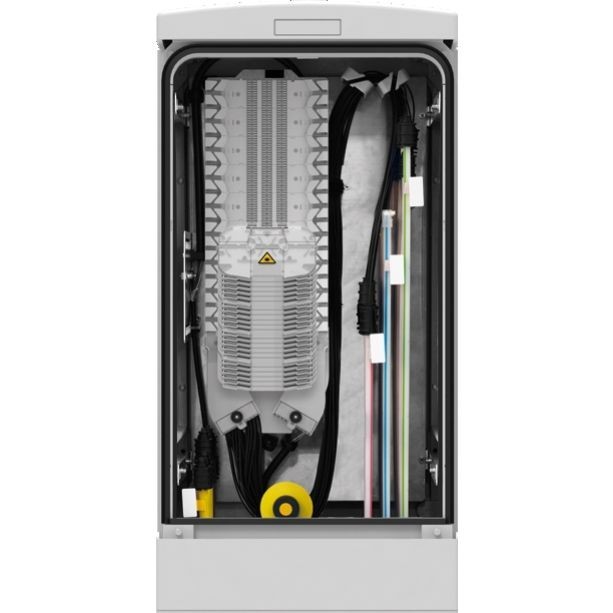

FCC3 24 / 7-10 24SC CS

Kunststoffgehäuse aus glasfaserverstärktem Polycarbonat mit Lackierung in RAL 7038, IP 54

Außenmaße Gehäuse:

425mm x 858mm x 300mm (B x H x T);

Außenmaße Gehäuse inkl. Sockel:

425mm x 1458mm x 300mm (B x H x T)

mit Einstecktür (mit Schaltzettelklemme)

mit Schwenkhebel, Doppelschließanlage (ohne Schloss und ohne Schlüssel);

inkl. Blindzylinder

inkl. Sockel mit C-Schiene zur Zugentlastung im Sockel

mit Montageplatte,

mit Kabelabfangplatte, links im Gehäuse montiert,

zur Abfangung von 7 ankommenden Backbonekabeln,

mit Clipschienensystem bestehend aus 3 Clipschienen

mit Mikrorohrabfangung,

mit Spleißkassettenträgersystem Cornerstone,

bestehend aus:

Kabelführungs- und Zugentlastungselementen

9 Grundplatten zur Aufnahme von SE, SC und Splitterkassetten

Kapazität:

54 x SC für 12 Fasern Crimpspleißschutz (648 Fasern) oder

27 x SE für 24 Fasern Crimpspleißschutz (648 Fasern) oder

54 x SC für 12 Fasern Schrumpfspleißschutz 648 Fasern) oder

27 x SE für 24 Fasern Schrumpfspleißschutz 648 Fasern)

auf einer zum Spleißen herausnehmbaren Montageplatte

mit Bodenplatte bestehend aus 2 Aluminiumplatten mit

innenliegendem EPDM-Dichtelement

mit Durchführungssystem für

6x Ø 12 - 20mm + 1x Ø 14mm (IN)

und 24x Ø 7mm bzw. 10mm Röhrchen (OUT)

mit Möglichkeit zur Loop-Einführung

Lieferumfang ab Werk:

24x Spleißkassetten SC für Crimpspleißschutz (288 Spleiße),

montiert ab Werk

je 28x Gripper Ø 7mm und 10mm,

je 9x Gripper Ø 12mm, 14mm, 16mm und 20mm

Installationsanleitung
