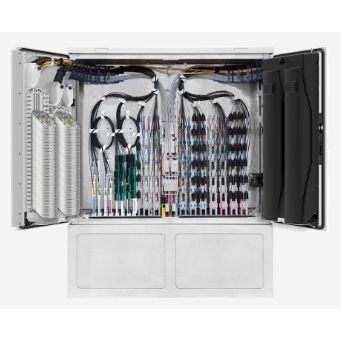

FCC11 144 / 7-10

Kunststoffgehäuse aus glasfaserverstärktem Polycarbonat mit Lackierung in RAL 7038, IP 54

Außenmaße: 1131mm x 998mm x 310mm (B x H x T)

Innenmaße: 1047mm x 877mm x 261mm (B x H x T)

mit Schwenkhebel, Doppelschließanlage (ohne Schloss und ohne Schlüssel);

inkl. Blindzylinder

Grundgerüst mit montiertem Systemträger bestehend aus:

- Röhrchenmanagementsystem zur geordneten Aufnahme

von Mikroröhrchen,

- Werkzeugloser frontseitiger Fixierung und Zugentlastung

der Röhrchen mittels Gripper,

- Kabelführungssystem zur Begrenzung der Biegeradien und geordneten Mikrokabelführung,

- Clipschienen zur Befestigung von Glasfaserkabeln oder

Mikroröhrchen im HK-Bereich,

- Abfangung und Zugentlastung von 12 Hauptkabeln

(5x Standard + 7x mit optionaler Kabelabfangplatte),

- 3 Energieketten zur Führung, Zugentlastung und Begrenzung der Biegeradien von Mikrokabeln und Glasfaserbündeln zum Spleißkassettenträgersystem,

- optionale Nachrüstmöglichkeit für Wanne zur Ablage von

Bündeladern

Spleißkassettenträgersystem bestehend aus:

- Kabelführungs- und Zugentlastungselementen

- 34 Grundplatten zur Aufnahme von SE, SC und Splitterkassetten

Kapazität:

204 x SC für 12 Fasern Crimpspleißschutz (2448 Fasern) oder

102 x SE für 12 Fasern Crimpspleißschutz (1224 Fasern) oder

204 x SC für 6 Fasern Schrumpfspleißschutz (1224 Fasern) oder

102 x SE für 12 Fasern Schrumpfspleißschutz (1224 Fasern)

mit Bodenplatte bestehend aus 2 Aluminiumplatten mit

innenliegendem EPDM-Dichtelement,

Durchführungssystem für 12x Ø 12 - 20mm Röhrchen (IN)

und 144x Ø 7mm bzw. 10mm (OUT)

Möglichkeit für Loop-Einführung

Lieferumfang ab Werk:

je 168x Gripper Ø 7mm und 10mm,

je 9x Gripper Ø 12mm, 14mm, 16mm und 20mm
