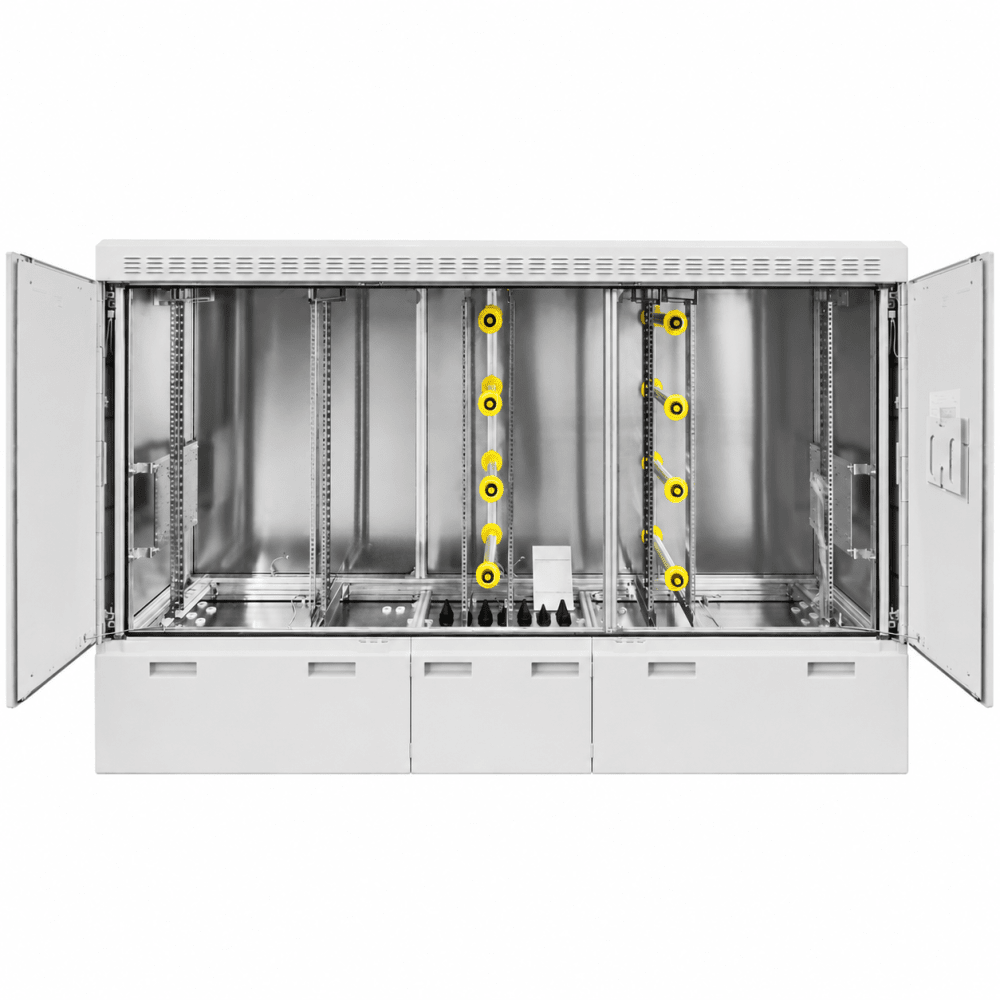

SiCab 24 POP P-P-A SAR

Aufbau:

Modulare Bauweise. Der Austausch einzelner äußerer Gehäuseteile ist werkzeuglos und

ohne Betriebsunterbrechung möglich.

mit drei Türen,davon zwei Türen mit 3 - Punkt - Verriegelung mit Schwenkhebel Doppelschließanlage

zur Aufnahme von zwei Profilhalbzylindern (ohne Schloss und ohne Schlüssel),

inkl. 2 Blindzylinder, Türfeststeller, Schaltplantasche,

Kabelabfangung, 6-fach Erdungsfahne im Gehäuseunterteil und Erderkabel mit Leitungshalter;mit Klimadach mit vier Kiemen zur optionalen Aufnahme eines Klimamoduls

Außenmaße: 2600 mm x 1600mm x 500mm (B x H x T)

Innenmaße: 2400 mm x 1000mm x 410mm (B x H x T)

4 Bodenplatten

-Bodenplatte links, SiCab Boden 582 (PASSIV)

mit mittig abgesenkter Kabelwanne mit KDF-Einlage mit

Durchführungen für max.

28 Kabel mit Ø10mm,

14 Kabel mit Ø14mm,

7 Kabel mit Ø 20mm,

mit HK-Abfangplatte zur Abfangung der Schutzschläuche

-Bodenplatte mitte links, SiCab Boden 582 (PASSIV)

mit mittig abgesenkter Kabelwanne mit KDF-Einlage mit

Durchführungen für max.

28 Kabel mit Ø10mm,

14 Kabel mit Ø14mm,

7 Kabel mit Ø 20mm,

mit HK-Abfangplatte zur Abfangung der Schutzschläuche

- Bodenplatte mitte rechts, SiCab Boden 582 (AKTIV) mit 9x 2-fach Gummitüllen

- Bodenplatte rechts, SiCab Boden 582 (AKTIV) mit 9x 2-fach Gummitüllen

- links im Gehäuse, 19" Gestell für Passivtechnik mit Schutzschläuchen, links

- rechts daneben Normschiene mit 4 Drahtführungsringen montiert

- rechts daneben eine Profilschiene mit 6 Kunststoffspindeln R20/320 (doppelt) zur Überführung und/ oder Umlenkung der Kabel

- rechts daneben Normschiene mit 4 Drahtführungsringen montiert

- rechts daneben 19" Gestell für Passivtechnik mit Schutzschläuchen

- rechts daneben eine Profilschiene mit 6 Kunststoffspindeln R20/320

(doppelt) zur Überführung und/ oder Umlenkung der Kabel

- rechts daneben Normschiene mit 4 Drahtführungsringen montiert

- rechts daneben 19" Gestell für Aktivtechnik mit einem 19" Tragblech

- 1x KIT Seitentür rechts - rechts im Gehäuse montiert
