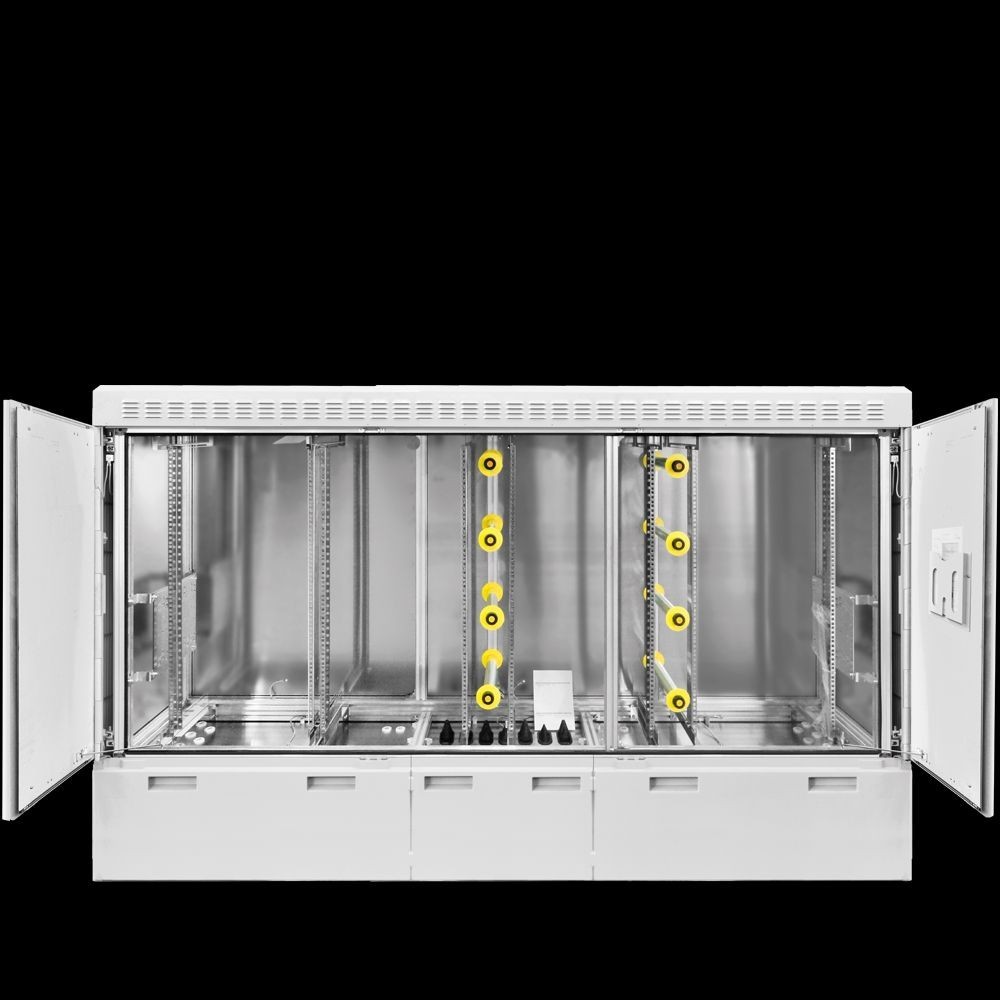

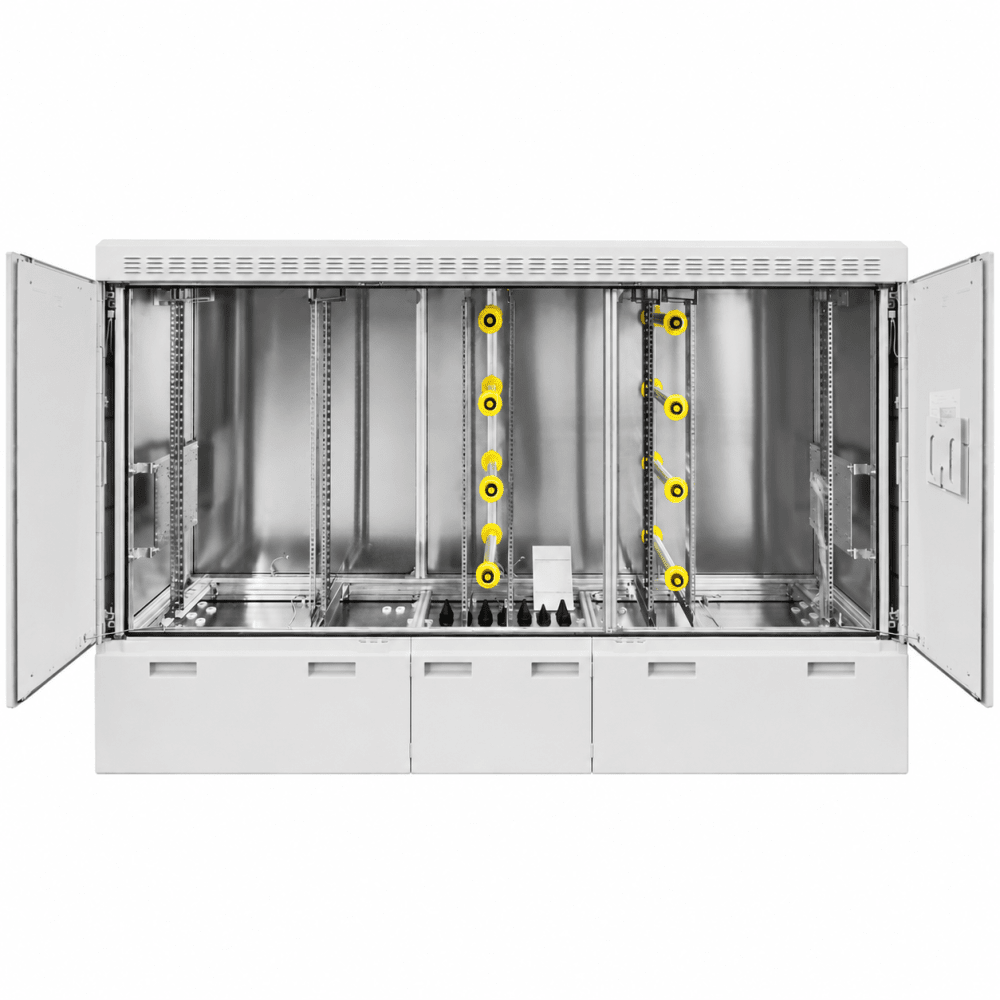

SiCab 24, 4x19Z, 3x V-Boden

Aufbau:

Modulare Bauweise. Der Austausch einzelner äußerer Gehäuseteile ist werkzeuglos und

ohne Betriebsunterbrechung möglich.

mit drei Türen,davon zwei Türen mit 3 - Punkt - Verriegelung mit Schwenkhebel Doppelschließanlage

zur Aufnahme von zwei Profilhalbzylindern (ohne Schloss und ohne Schlüssel),

inkl. 2 Blindzylinder, Türfeststeller, Schaltplantasche,

Kabelabfangung, 6-fach Erdungsfahne im Gehäuseunterteil und Erderkabel mit Leitungshalter;mit Klimadach mit vier Kiemen zur optionalen Aufnahme eines Klimamoduls

Außenmaße: 2600 mm x 1600mm x 500mm (B x H x T)

Innenmaße: 2400 mm x 1000mm x 410mm (B x H x T)

4 Bodenplatten

- Bodenplatte rechts, mit 2-fach Gummitüllen für Kabel von 9,5-42mm

- 3x Bodenplatten links (jeweils unter einem 19 Zoll-Rack)

jeweils mit V-Einführung und 12x M25 Kabelverschraubung

Kabelabfangplatte mit Montagemöglichkeit für Hammerkopfschellen

14x Fixiermöglichkeit für Zentralelement

1x Flexschlauchhalter für Flexschläuche 10mm

1x Klettband zur Fixierung der Flexschläuche

4x 19-Gestell (70.1981.78.00)

zwei Montageschienen mit metrischer Teilung und 19" Teilung

nutzbare Einbauhöhe: 38 SU / 21 HE, (1/2 " - Lochung, U - Profil),

4 Tiefenträger zur individuellen Befestigung der Montageschienen in der Gehäusetiefe,

4x Profilstrebe senkrecht

zur senkrechten Montage in der Rückwand des Profilrahmens, Länge: 1000 mm

zur Montage der Glasfaserführungen

19x Glasfaserführung 260mm (70.0080.98.00)

2x Türkontaktschalter (70.1807.17.00)

3x Abfangschiene (70.0080.78.00)

Abfangung von Kabeln an Befestigungslaschen (T-Form) unter den V-Bodenplatten montiert

1x Batterieträger BG-320 (70.0801.11.00)

Aufnahmevolumen: 519mm x 321mm x 270mm (B x T x H)
